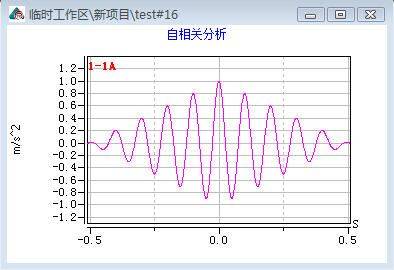

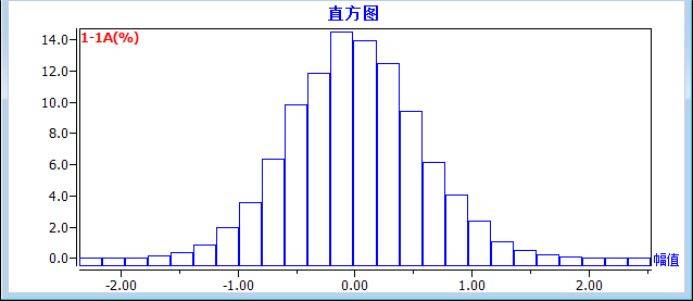

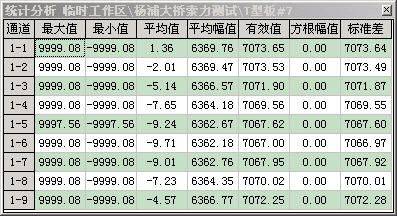

动态信号测试分析系统

产品型号：YHT4.0

AD位数：24bit

采样率：51.2kHz/CH，可软件设置

采样方式：同步采集

产品描述：YHT4.0动态信号测试分析系统可以针对做的试验，做时域频域，xy轨迹，来进行数据的分析

YHT4.0动态信号测试分析系统可以针对做的试验，做时域频域，xy轨迹，来进行数据的分析

技术参数

通道数/td>	4、8、16<	AD位数	24bit
采样方式	同步采集	采样率	51.2kHz/CH，可软件设置
与计算机通讯	USB	输入信号类型	电压/IEPE
输入信号接口	BNC	采集仪级联数	8台128通道
内置程控放大	1/10/100/1000	内置低通滤波	10/30/100/300/1000

一、时间波形分析

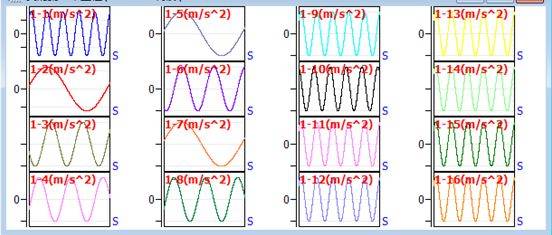

数据采样和事后分析一般都需要观察信号的时间波形曲线。采样时，采样的数据直接显示在时间波形窗口中。事后数据时，先选择分析的文件，即在左面板中选择分析的文件，当前文件的采样频率、采样长度、及采样时间会在状态栏显示。在选择的批次节点双击，可以弹出该通道全部通道的时间波形曲线。

二、X-Y分析

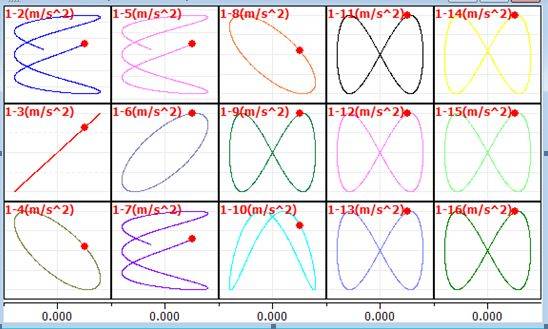

X-Y分析选择一个通道为X轴通道，一个通道为Y轴通道，以这两个通道的数据作为X、Y轴画图。

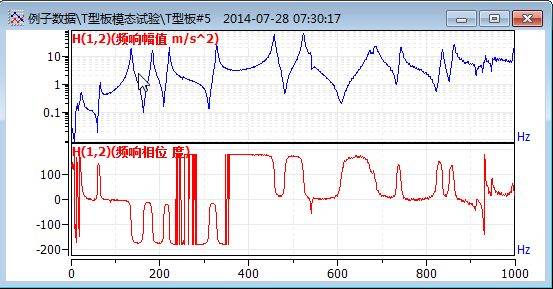

三、频谱分析

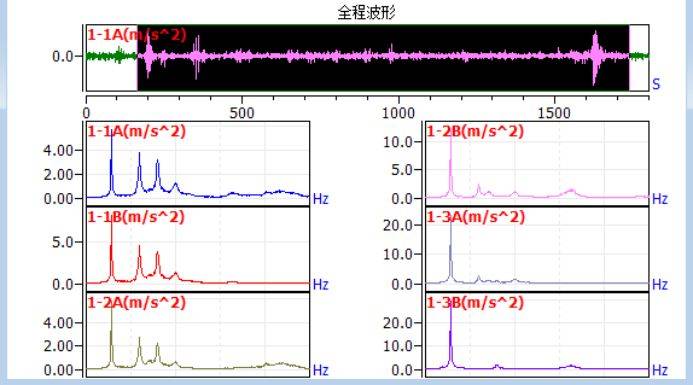

        对于一个振动信号或其它类型的随机信号，有时为了研究其内在规律需要分析随机信号的周期性。频谱分析是信号处理中最基本的分析方法之一，广泛应用于各种工程技术领域。在频谱分析模块中，时域数据经过FFT变换后得到其傅里叶谱的幅值谱。其中幅值谱(PEAK)反映了频域中各谐波分量的单峰幅值，幅值谱(RMS)反映了各谐波分量的有效值幅值。
        实时谱：每一块数据的傅里叶谱的幅值。
        平均谱：将所有块数据的实时谱按一定的平均方式平均后得到的幅值谱。
        傅立叶变换本身是连续的，无法使用计算机计算，而离散傅立叶变换的运算量又太大，为提高运算速度通常使用快速傅立叶变换方法(FFT) ，但此时所得到的频谱不是连续的曲线了，具有一定的频率分辨率f ，且f = SF / N SF 为信号采样频率，N 为FFT 分析点数（常为1024 点），由于频率分辨率的存在以及时域信号为有限长度等原因，使FFT 分析结果具有泄露的可能，为此常常使用一些措施来消除，如平滑加窗、能量修正、细化分析等等。
