传动系统故障诊断模拟综合试验台

YHT-CDT18型传动系统故障诊断模拟综合试验台是由多年从事现场机械故障诊断分析工程师总结实际经验，同时结合传动系统力学原理研发设计的综合故障模拟试验系统。该综合试验台可为高校与科研院所中拟从事传动系统故障诊断验证与模拟教学工作的专业人士，提供整套的轴承、齿轮、轴系故障验证分析系统。

技术参数

系统转速控制：变频调速模块，可将转子、齿轮箱等传动功能模块控制在试验设计转速工况运转。
信号处理功能：包含波形、频谱、轴心轨迹等多种时频域分析功能。

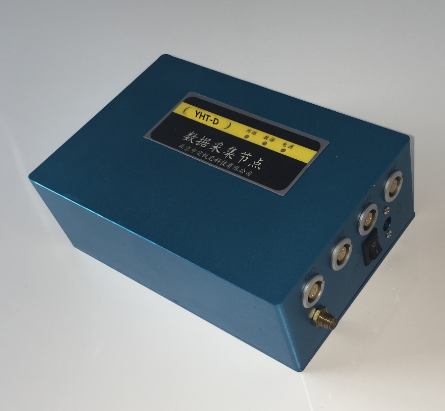

数据采集模块：YHT-D型数据采集仪为4通道，24位AD，同步采集，采样率为50kHz/CH（可软件设置），输入信号类型为电压或IEPE。

1）旋转机械测试系统功能学习
2）旋转机械转速测量
3）旋转机械振动加速度测量
4）采样参数对振动测量结果影响
5）轴系结构固有频率测试
6）载荷变化对固有频率影响

1）旋转机械振动幅域测量
2）旋转机械频域特性测量
3）旋转机械轴瓦振动测量
4）旋转机械三向加速度测量
5）旋转机械不平衡量对振动特性影响测量
6）旋转机械滚动轴承特性测量
7）旋转机械齿轮箱振动特性测量
8）旋转机械基础振动传递特性测量
9）其它实验设计

1）滚动轴承内圈故障模拟实验
2）滚动轴承外圈故障模拟实验
3）定向载荷下滚动轴承内圈故障模拟实验
4）定向载荷下滚动轴承外圈故障模拟实验
5）齿轮箱故障模拟实验
