电涡流位移传感器

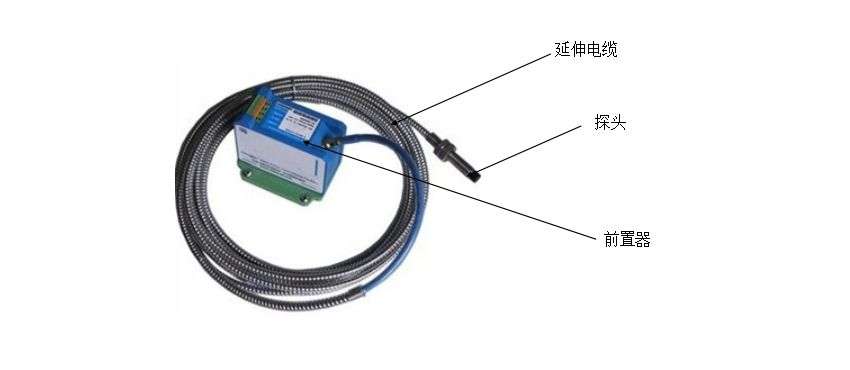

        系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。

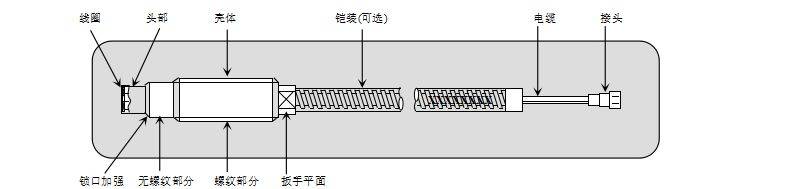

探头

        探头对正被测量表面，它能探测出被测体表面相对于探头端面间隙的变化。通常探头由线圈、头部、壳体、电缆、接头组成。
        线圈是探头的核心，它是整个传感器系统的敏感元件，线圈的物理尺寸和电气参数决定传感器系统的线性量程以及探头的电气参数稳定性。

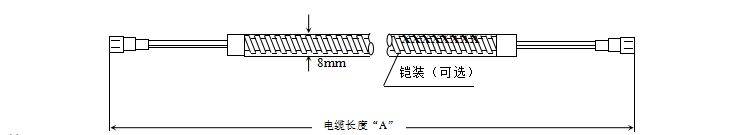

延伸电缆

        作为系统的一个组成部分，延伸电缆用来连接和延长探头与前置器之间的距离，您可以对延伸电缆长度和是否需要带铠装进行选择，选择延伸电缆的长度应该使延伸电缆长度与配套前置器所要求的长度一致（5m或9m），铠装选择的情况同探头电缆。

注意：探头电缆和延伸电缆一经选定，使用时不能随意加长或缩短。如有必要，则须重新校准，否则可能引起传感器超差。

前置器

         前置器是一个电子信号处理器。一方面前置器为探头线圈提供高频交流电流；另一方面，前置器感受探头前面由于金属导体靠近引起探头参数的变化，经过前置器的处理，产生随探头端面与被测金属导体间隙线性变化的输出电压或电流信号。

造型指南

名称	量程	灵敏度	分辨率	线性度	工作频率	螺纹规格
Φ5探头	±1mm	8mv/μm	1μm	±1.0%	0-4KHZ	M8×1
Φ8探头	±1mm	5mv/μm	1μm	±1.0%	0-4KHZ	M10×1
Φ11探头	±2.5mm	4mv/μm/td>	3μm	±1.0%	0-4KHZ	M14×1.5
Φ25探头	±6mm	0.8mv/μm	10μm	±1.5%	0-4KHZ	M30×2
Φ50探头	±12.5mm	0.8mv/μm	10μm	±1.5%	0-4KHZ	M14×1.5
Φ60探头	±25mm	0.8mv/μm	10μm	±1.5%	0-4KHZ	M16×1.5
工作温度：探头-30～+120℃ 前置器-30～+70； 温漂：0.1 %℃-0.2 %℃
